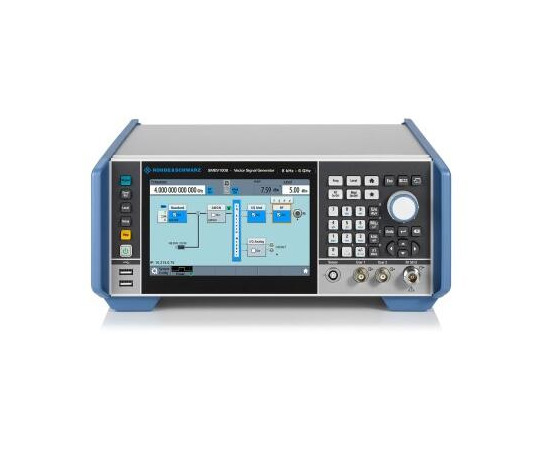

SMBV100B矢量信号发生器

频率范围介于 8 kHz 至 3 GHz 或 6 GHz
产品型号：SMBV100B

价格：面议

产品中心

24小时服务热线

139-1271-6241

产品详情

R&S®SMBV100B矢量信号发生器主要特点
频率范围介于 8 kHz 至 3 GHz 或 6 GHz
超高输出功率，高达 +34 dBm
500 MHz 调制带宽，准确度一流
出色的 EVM 和 ACPR 结果，可达到高功率电平
可通过软件激活码在客户场所轻松升级仪器

7" 触摸屏，操作便捷

产品参数

R&S®SMBV100B矢量信号发生器主要规格：

简要技术参数
频率范围	R&S^®SMBVB-B103
	CW 模式	8 kHz 至 3 GHz
	I/Q 模式	1 MHz 至 3 GHz
	R&S^®SMBVB-B103 和 R&S^®SMBVB-B106
	CW 模式	8 kHz 至 6 GHz
	I/Q 模式	1 MHz 至 6 GHz
电平范围	峰值包络功率 (PEP)
R&S^®SMBVB-B103/-KB106	标配
	1 MHz < f ≤ 6 GHz	–127 dBm 至 +18 dBm
	带 R&S^®SMBVB-K31 选件
	1 MHz < f ≤ 4 GHz	–127 dBm 至 +21 dBm
	4 GHz < f ≤ 6 GHz	–127 dBm 至 +20 dBm
	带 R&S^®SMBVB-K31 和 R&S^®SMBVB-B32 选件
	10 MHz < f ≤ 6 GHz	–127 dBm 至 +25 dBm
频谱纯度
SSB 相位噪声	f = 1 GHz，20 kHz 偏移，1 Hz 测量带宽	< –126 dBc，–132 dBc（典型值）
谐波	1 MHz < f ≤ 6 GHz，电平 ≤ 13 dBm	<–30 dBc
非谐波	f = 1 GHz，电平 > +10 dBm，偏移 > 10 kHz	<–78 dBc
模拟调制	支持的模拟调制模式
	带 R&S^®SMBVB-K720 选件	AM，FM，φM
	带 R&S^®SMBVB-K22 选件	脉冲
I/Q 调制
射频调制带宽	带内部基带 I/Q，I/Q 宽带启用
	1 MHz < f ≤ 1000 MHz	±25% 的载波频率
	f > 1000 MHz	±250 MHz
	带外部 I/Q 输入，I/Q 宽带启用
	1 MHz ≤ f ≤ 4 GHz	±25% 的载波频率
	f > 4 GHz	±1 GHz
特定射频调制带宽中的调制频率响应	带内部基带 I/Q，I/Q 宽带启用	< 1.0 dB，< 0.3 dB（测量值）
I/Q 基带发生器
信号带宽	标配	120 MHz
	带 R&S^®SMBVB-K523 选件	240 MHz
	带 R&S^®SMBVB-K523 和 R&S^®SMBVB-K524 选件	500 MHz
ARB 存储深度	标配	64 Msample
	带 R&S^®SMBVB-K511 选件	256 Msample
	带 R&S^®SMBVB-K511 和 R&S^®SMBVB-K512 选件	1 Gsample
	带 R&S^®SMBVB-K511、R&S^®SMBVB-K512 和 R&S^®SMBVB-K513 选件	2 Gsample
数字标准	支持的标准和调制系统	5G NR、OFDM 信号生成、蜂窝 IoT、LTE 第 8/9/10/11/12 版、3GPP FDD HSPA/HSPA+、GSM/EDGE/EDGE Evolution、 CDMA2000®、1xEV-DO Rev. A/B、WLAN IEEE 802.11a/b/g/n/j/p/ac/ax、AWGN 等
